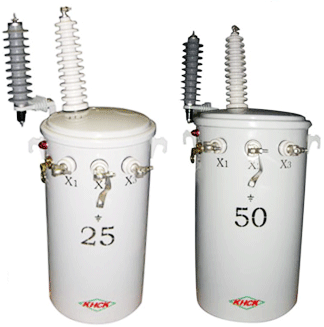

Figura 2 : Transformador monofásico
(Completo de Protección (CSP))
ANSI C57.12.20
Primaria 7620/13200GrdY V, Secundaria 120/240 60Hz.
|
|
Calificación |
Tipo Convencional, De Acero De Silicio, Cobre HV / Cobre LV |
NO CARGA |
PLENA CARGA |
TANQUE |
DIMENSIóN (mm) |
PESO (kg) |
|
(w) |
(w) |
DIAMETER(mm) |
L |
W |
H |
TOTAL |
ACEITE |
10kVA |
45 |
150 |
340 |
527 |
460 |
850 |
104 |
28 |
15kVA |
60 |
220 |
340 |
527 |
460 |
900 |
131 |
33 |
25kVA |
85 |
285 |
410 |
610 |
530 |
960 |
185 |
40 |
37.5kVA |
110 |
395 |
460 |
660 |
580 |
1090 |
253 |
62 |
50kVA |
140 |
515 |
500 |
700 |
620 |
1130 |
305 |
75 |
75kVA |
180 |
725 |
500 |
708 |
660 |
1160 |
383 |
70 |
100kVA |
235 |
905 |
510 |
750 |
710 |
1290 |
431 |
78 |
Calificación |
Convencionales Tipo, Amorfo De Metal, Cobre HV / Aluminio LV |
NO CARGA |
PLENA CARGA |
TANQUE |
DIMENSIóN (mm) |
PESO (kg) |
|
(w) |
(w) |
DIAMETER(mm) |
L |
W |
H |
TOTAL |
ACEITE |
10kVA |
14 |
150 |
340 |
527 |
460 |
850 |
116 |
32 |
15kVA |
20 |
220 |
380 |
567 |
500 |
900 |
157 |
46 |
25kVA |
29 |
285 |
420 |
620 |
540 |
960 |
217 |
60 |
37.5kVA |
40 |
395 |
460 |
660 |
580 |
1090 |
264 |
68 |
50kVA |
46 |
515 |
460 |
660 |
580 |
1130 |
304 |
72 |
75kVA |
62 |
725 |
520 |
728 |
660 |
1160 |
397 |
82 |
100kVA |
82 |
905 |
560 |
800 |
720 |
1290 |
461 |
108 |
|

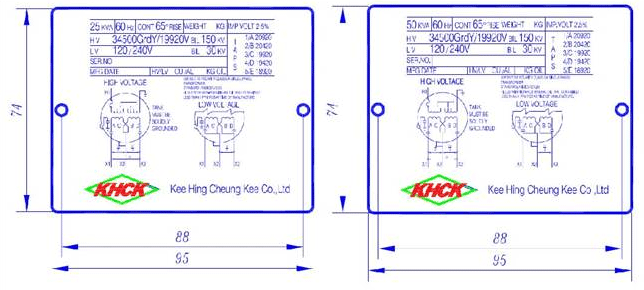

| Nombre de la Placa |
 |
|
| |
|
|
